Описание параметра "Максимальное сечение подключаемого провода"

Сечение соединительныхе проводов для УЗИП

Минимальное сечение соединительных проводов РЕ для УЗИП, которые используются в низковольтных сетях питания, приведено в таблице.

При использовании других материалов жилы материалы необходимо избрать так, чтобы сопротивление токопроводящей жилы отвечало сопротивлению медной жилы, приведенной в таблице.

Длина соединительных проводов для УЗИП

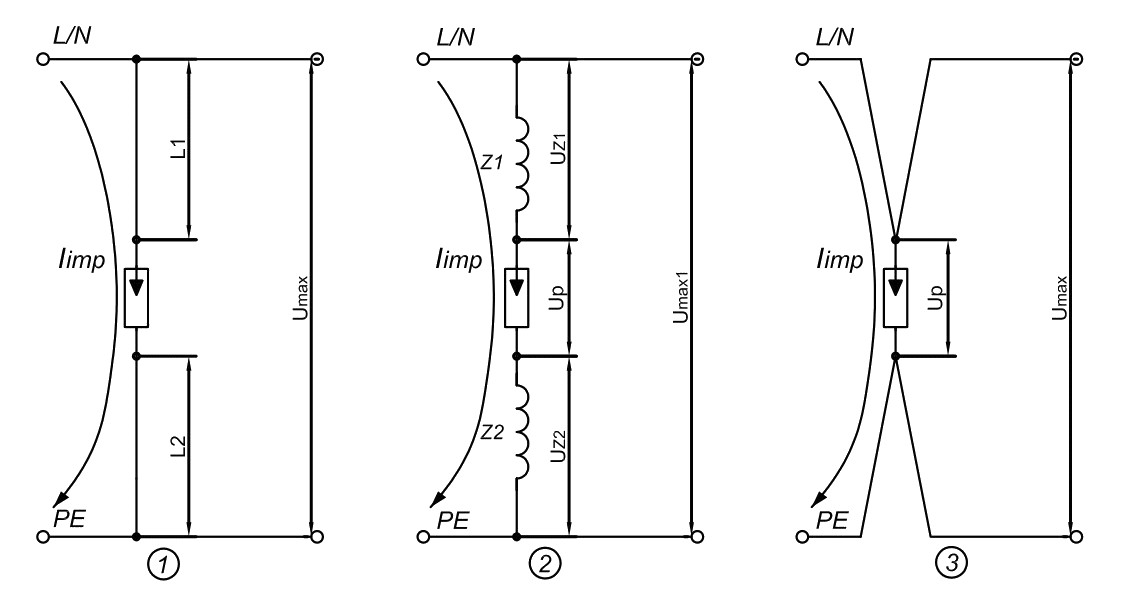

Существует два варианта подключения УЗИП в сеть:

• параллельное, которое еще называют Т- видное (1),
• последовательное или V - видное подключение (3)

Наилучшим вариантом является последовательное подключение, поскольку компенсируется индуктивный эффект, который влияет на общее сопротивление тока импульса. Но УЗИП большинства производителей не рассчитаны на такое подсоединение.

В случае параллельного соединения для уменьшения индуктивности необходимо, чтобы длина соединительных проводов L1 и L2 была меньше 0,5 метров.

Пример

Напряжение на защитной линии Umax1:

Umax1 = Uz1+Uz2+Up.

Где:

• Uz1 = (di/dt)*L1
• Uz2 = (di/dt)*L2

Допустимо, что длина соединительных проводов равняется 1 м. В среднем 1 метр кабеля имеет индуктивность 1 мкГ. Допустимо, что ток первого импульса достигает 20 кА.

В этом случае импульсное падение напряжения на соединительных проводах достигнет приблизительно 2 кВ.

В случае УЗИП 2 Up = 2 кВ, а общее напряжение не должно превышать 2,5 кВ.

В нашем случае напряжение на защищаемом объекте достигнет 2 кВ + 2 кВ = 4 кВ, что является недопустимым.

Внимание. По этой же причине недопустимо использование автоматических выключателей в сети защиты УЗИП, поскольку они в своей конструкции имеют встроенную индуктивность.

В случае последовательного подключения  (V - видное подключение)  УЗИП, напряжение на оборудовании, которое защищается, Umax = Up.
