Габариты ножевых вставок (предохранителей) NH, NV, ПН2

Классы компонентов: 1.6.3.1.1. Плавкие вставки (предохранители)

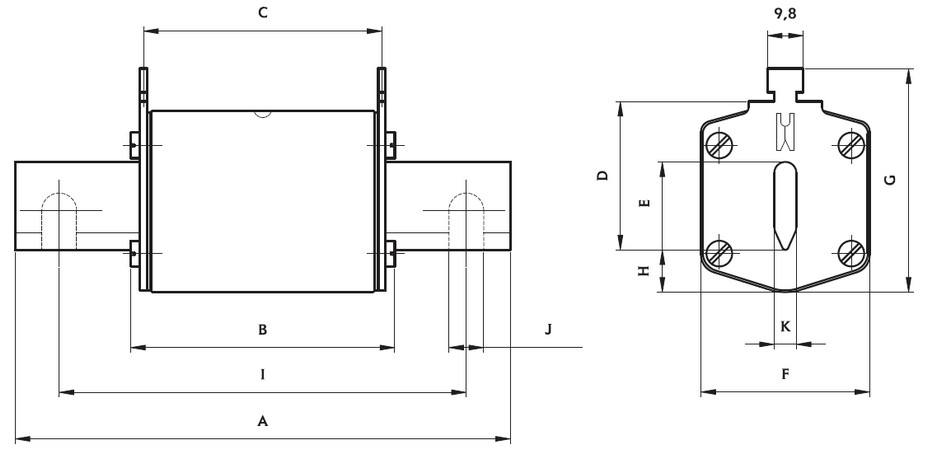

Основные размеры ножевых вставок NV, NH, ПН2 (мм)

Вставки с индексом NV/NH ...С имеют уменьшенные габаритные размеры, они легче и дешевле, при полном сохранении электрических характеристик и возможностей применения как у полноразмерных вставок.

Тип A В C D E F G H I J K
NV/NH 00C 79 53 47 35 15 21 52 8     6
NV/NH 00 79 53 47 35 15 28 56 12     6
NV/NH 0 125 68 65 35 15 28 56 12     6
NV/NH 1C 135 68 65 40 15 28 61 12     6
NV/NH 1 135 72 65 40 20 46 65 14     6
NV/NH 2C 150 72 65 48 20 46 73 14     6
NV/NH 2 150 72 65 48 26 54 73 14     6
NV/NH 3C 150 72 65 60 26 54 84 14     6
NV/NH 3 150 72 65 60 33 65 84 14     6
NV/NH 4 200 75 66 87 50 100 121 24 150 16 8
NV/NH 4a 200 99 87 85 50 95 121 27     6
ПН2-100 123   67   16 40 52,5       3
ПН2-250 141   67   28 50 63       4
ПН2-400 167   67   35 66 78       6
ПН2-600 200   63   32 70 88       6

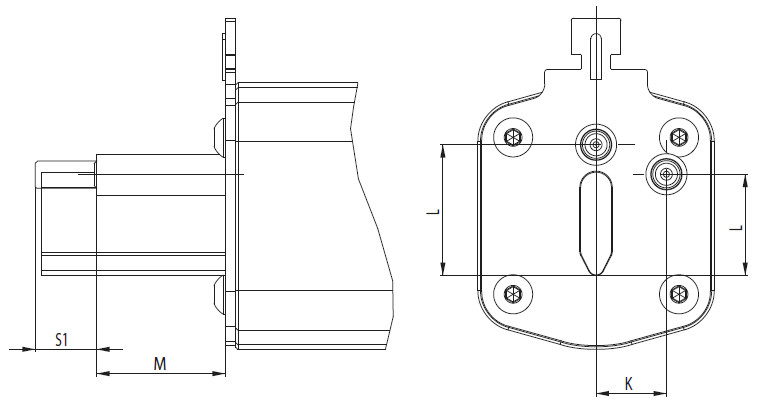

Расположение бойка у вставок NV, NH

Предохранители с бойком служат для применения в разъединителях оснащенных микровыключателем для дистанционного контроля состояния предохранителя. При перегорании плавкой вставки срабатывает боёк, толкатель выдвигается из корпуса предохранителя, и нажимает микровыключатель, смонтированный в разъединителе.

Тип K L M S1
NV/NH 00C 0 20,7 16,7 7,5
NV/NH 0 0 20,7 16,7 7,5
NV/NH 1 13,7 19,7 25 12
NV/NH 2 16,2 27,4 25 12
NV/NH 3 17 35,6 25 12
NV/NH 4a 24 49 25 12

Полные размеры ножевых вставок NV, NH (мм)

Обозначение Габариты вставок с металлическими крышками Габариты вставок с изолированными крышками

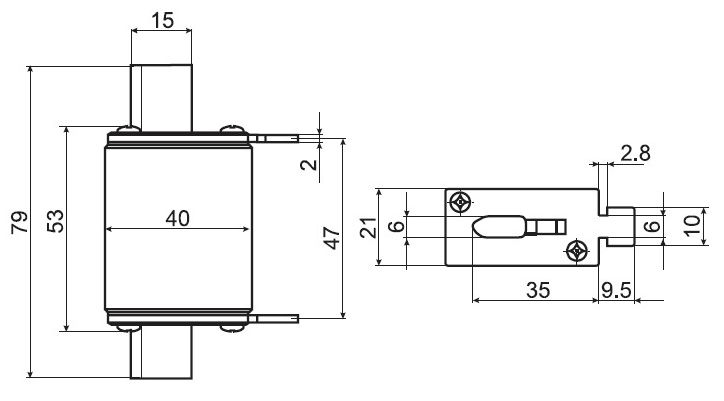

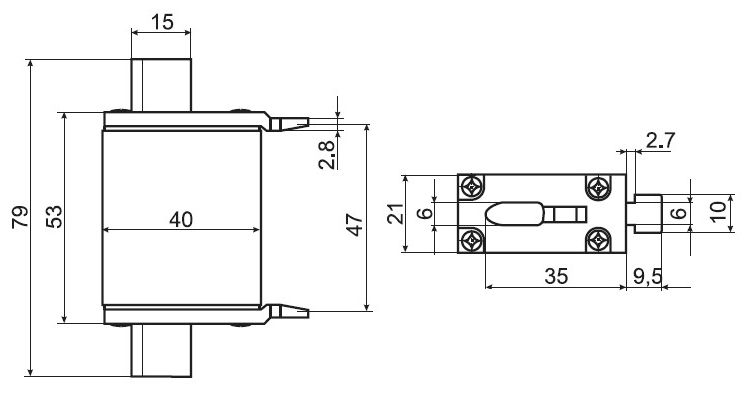

Габарит NV/NH 00C

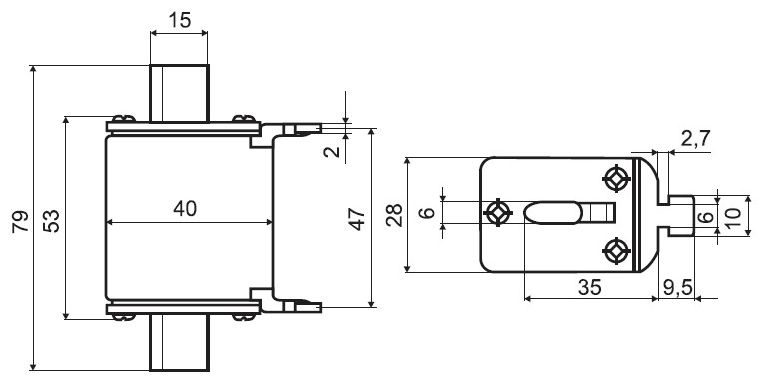

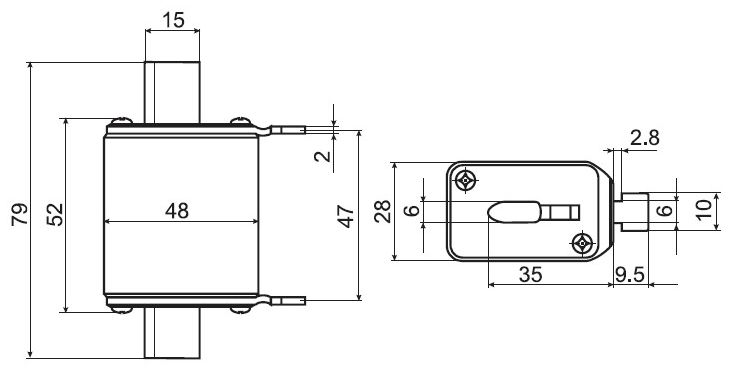

Габарит NV/NH 00

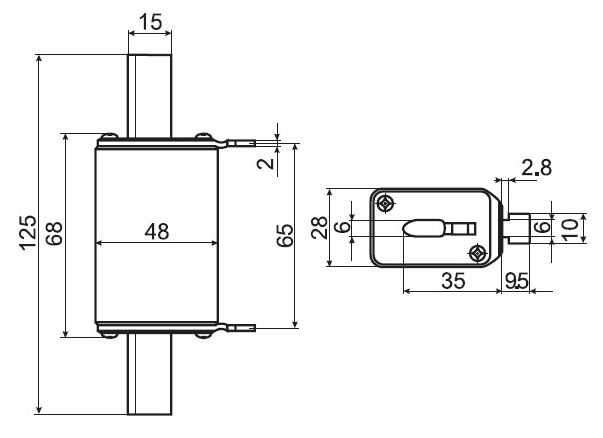

Габарит NV/NH 0

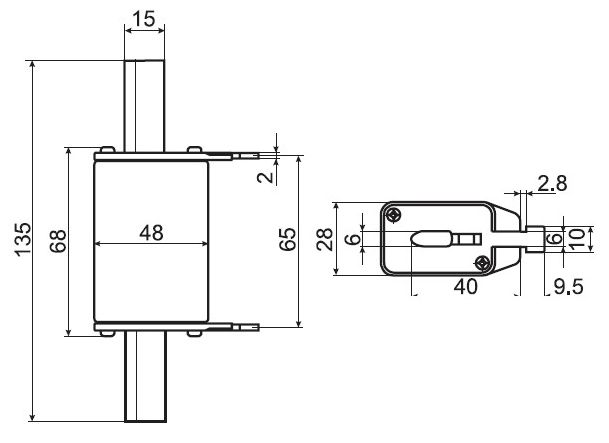

Габарит NV/NH 1C

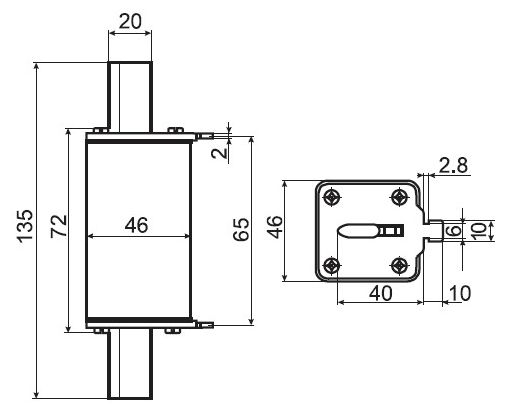

Габарит NV/NH 1
Габарит NV/NH 2C

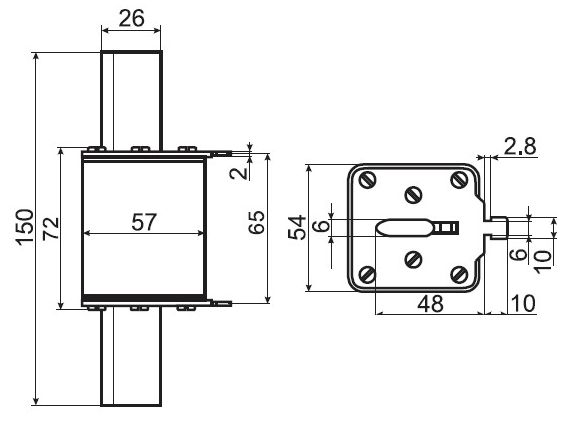

Габарит NV/NH 2

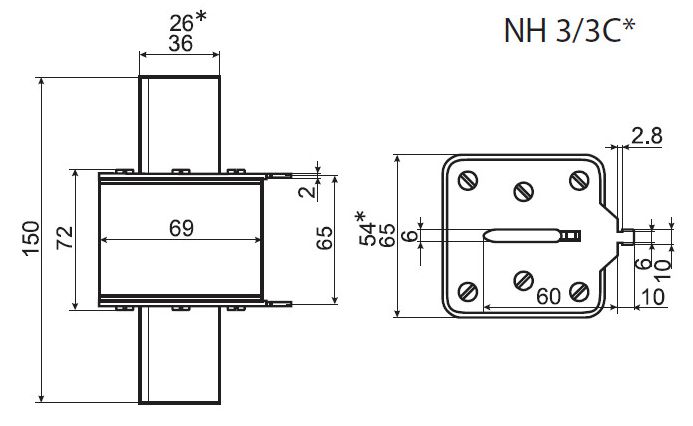

Габарит NV/NH 3/3C

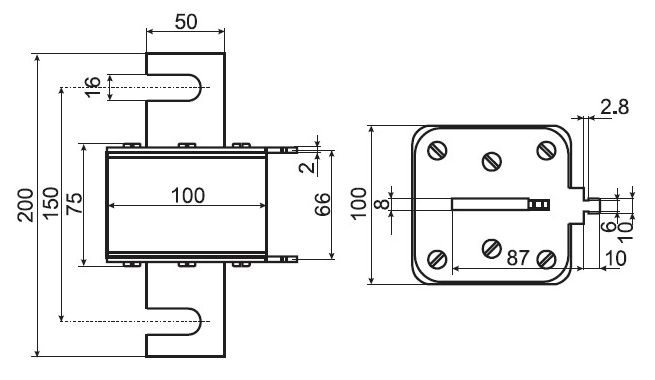

Габарит NV/NH 4

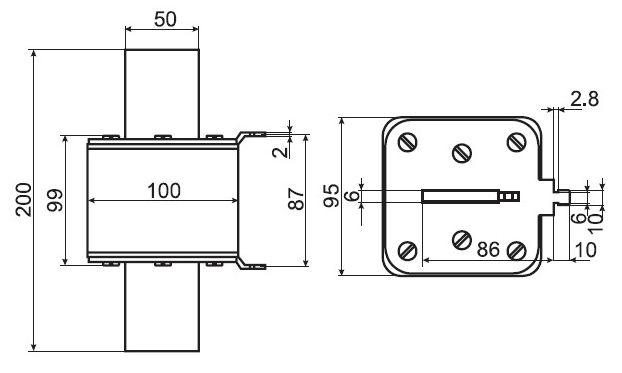

Габарит NV/NH 4a
