Уровень напряжения защиты, Up - параметр, характеризующий устройство защиты от импульсных перенапряжений в части ограничения напряжения на его выводах, который выбран из числа предпочтительных значений, приведенных в стандарте. Данное значение должно быть выше наибольшего из измеренных ограниченных напряжений (при токе In для испытаний классов I и II).

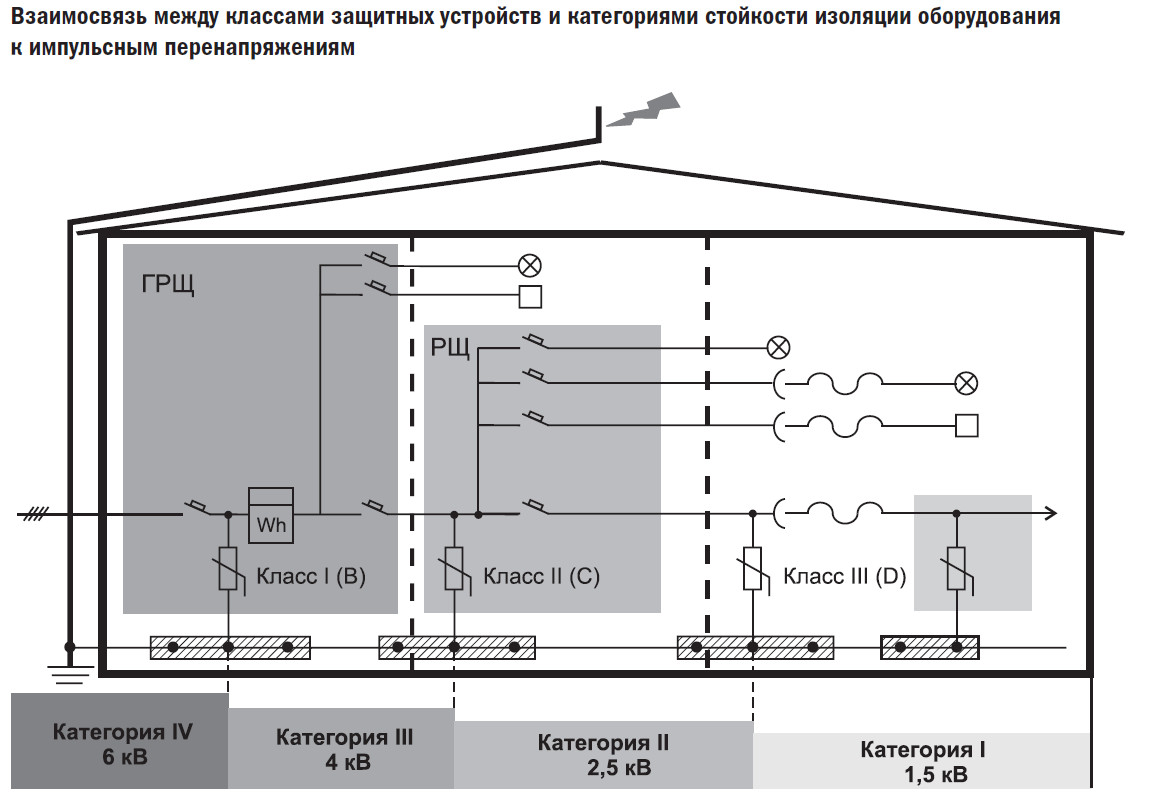

Уровни допустимых напряжений, выдерживаемых оборудованием, разделены на 4 категории (как показано в таблице ниже), в соответствии с требованиями стандартов IEC 60364-4-44, IEC 60664-1 и IEC 60730-1.
| Категории | Un.230/400В | Un.400/690В | Примеры |
|---|---|---|---|
| I | 1500В | 2500В | Оборудование, содержащее особо чувствительные электронные схемы: – рабочие станции, компьютеры, телевизоры, аудиоаппаратура HiFi, видеосистемы, системы сигнализации, и т.д.; – бытовая техника с электронным программированием и т.д. |
| II | 2500В | 4000В | Бытовые электроприборы с механическим программированием, переносные электроинструменты и т.д. |
| III | 4000В | 6000В | Распределительные панели, коммутационная аппаратура (автоматические выключатели, разъединители, блоки силовых розеток и т.д.), короба с оснасткой (кабели, электрические шины, соединительные коробки и т.д.). |
| IV | 6000В | 8000В | Промышленное оборудование и другие виды оборудования, например, стационарные двигатели, постоянно подключенные к стационарным установкам. Электроизмерительные приборы, первичное оборудование защиты от перенапряжений, дистанционные измерительные устройства и т.д. |
Независимо от типа используемого устройства защиты от перенапряжений, максимальное напряжение соответствует категории II. Up max = 2500 В, если Un = 230 В.
Однако необходимо отметить, что для некоторого оборудования требуется особенно низкий уровень защиты. Например, для медицинского оборудования, ИБП (с очень чувствительными электронными компонентами) Un < 0,5 кВ. Уровень защиты Up выбирается в зависимости от вида оборудования, подлежащего защите.
