Описание параметра "PS-cтандарт разъема"

На портале Profsector.com принят собственный стандарт обозначения совместимых реле и розеток от разных производителей.

На схемах вид со стороны выводов.  Зеленым обозначена нумерация контактов принятая в Европейском союзе, а красным - на Северо-американском континенте.

PS-ст. Схема разъема   EKF IEK, TDM Dekraft Schneider Electric ABB Finder

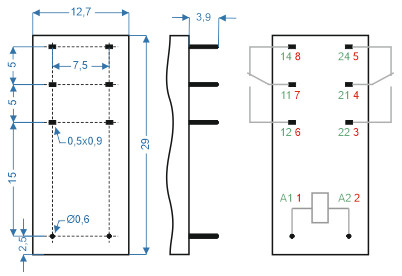

S8F0,5/1 Реле
Розетка

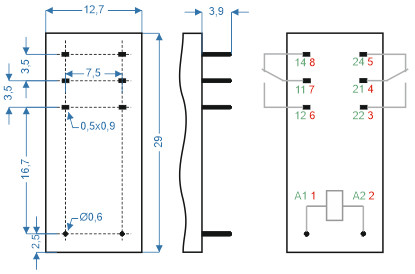

S8F0,5/2 Реле
Розетка

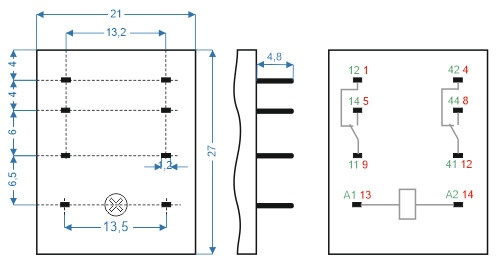

S8F1,2 Реле           55.12
Розетка           в плату

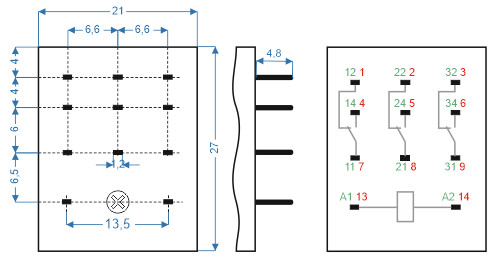

S11F1,2 Реле           55.13
Розетка           в плату

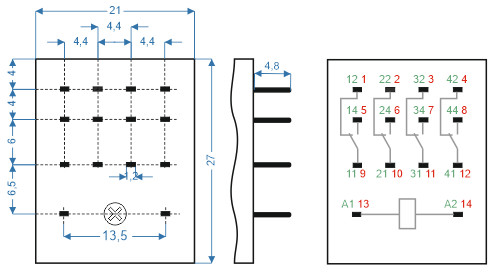

S14F1,2 Реле           55.14
Розетка           в плату

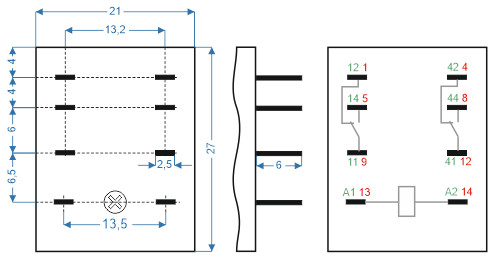

S8F2,5 S8F2.5 Реле     ПР102-2-05 RXM 2 CR-M●●●DC2
CR-M●●●AC2
55.32
Розетка     РР102-2-05 RXZ E2S108M
RXZ E2M114
RXZ E2M114M
CR-M2LS
CR-M2LC
CR-M2SS
CR-M2SF

94.P4
94.02
94.04
94.54
94.84.2
94.92.3
94.94.3
94.72
94.74
94.82
94.12
94.14
94.22
94.24
94.32
94.34

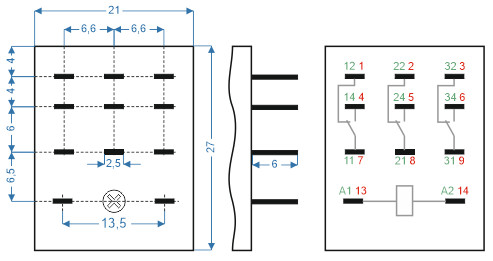

S11F2,5 S11F2.5 Реле РП 22/3 РЭК78/3 ПР102-3-05 RXM 3 CR-M●●●DC3
CR-M●●●AC3
55.33
Розетка РМ 22/3 PPM78/3 РР102-3-05 RXZ E2S111M CR-M3LS
CR-M3SS
94.P3
94.03
94.73
94.13
94.23
94.33

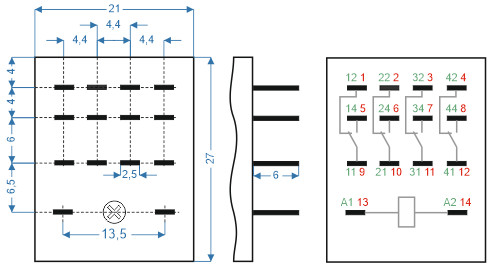

S14F2,5 S14F2.5 Реле РП 22/4 РЭК78/4

ПР102-4-05
ПР102-4-03

RXM 4 CR-M●●●DC4
CR-M●●●AC4
55.34
Розетка РМ 22/4 PPM78/4 РР102-4-05
РР102-4-03
RXZ E2S114M
RXZ E2M114
RXZ E2M114M
CR-M4LS
CR-M4LC
CR-M4SS
CR-M4SF
94.P4
94.04
94.54
94.84.2
94.94.3
94.74
94.24
94.34

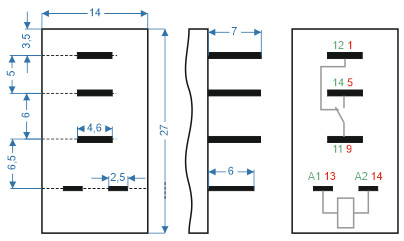

S5F4,6 S5F4.6 Реле       RPM 1
Розетка       RPZ F1

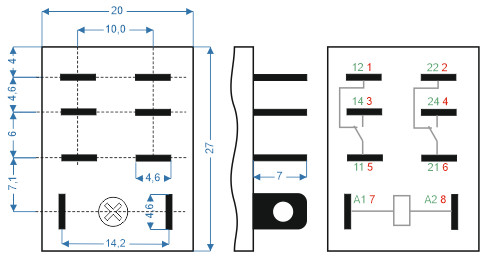

S8F4,6 S8F4.6 Реле     ПР102-2-10 RPM 2
Розетка     РР102-2-10 RPZ F2

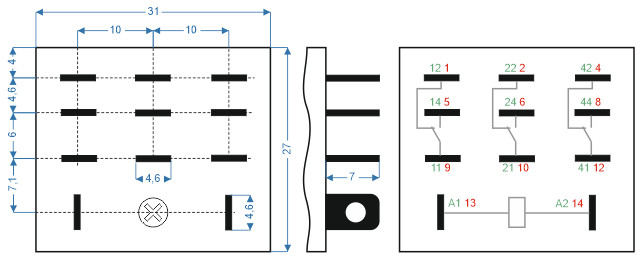

S11F4,6 S11F4.6 Реле РП 25/3 РЭК77/3 ПР102-3-10 RPM 3
Розетка РМ 25/3 PPM77/3 РР102-3-10 RPZ F3

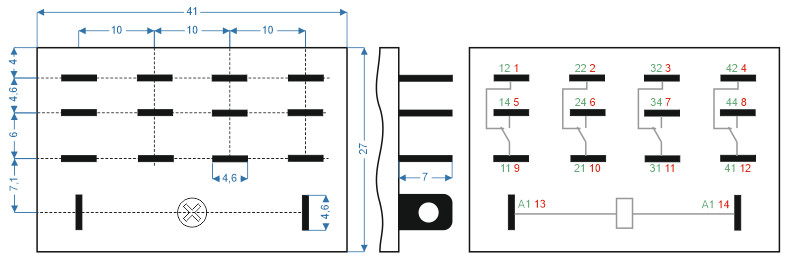

S14F4,6 S14F4.6 Реле РП 25/4 РЭК77/4 ПР102-4-10 RPM 4
Розетка РМ 25/4 PPM77/4 РР102-4-10 RPZ F4

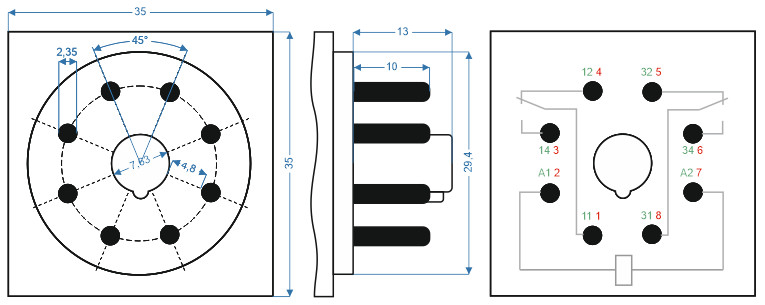

S8R2,4 S8R2.4 Реле         CR-U●●●DC2
CR-U●●●AC2
60.12
Розетка         CR-U2S
CR-U2SM

90.02
90.20
90.82.3
90.22
90.26
90.12
90.14
90.14.1

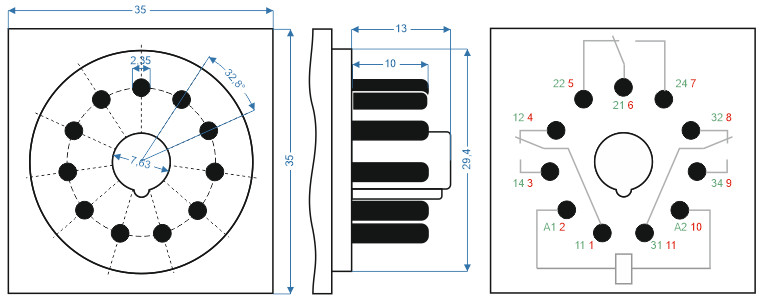

S11R2,4 S11R2.4 Реле         CR-U●●●DC3
CR-U●●●AC3
60.13
Розетка         CR-U3S
CR-U3E
CR-U3SM
90.03
90.21
90.83.3
90.23
90.27
90.13
90.15
90.15.1
