По способу подключения к сети счетчики разделяют на 3 группы:

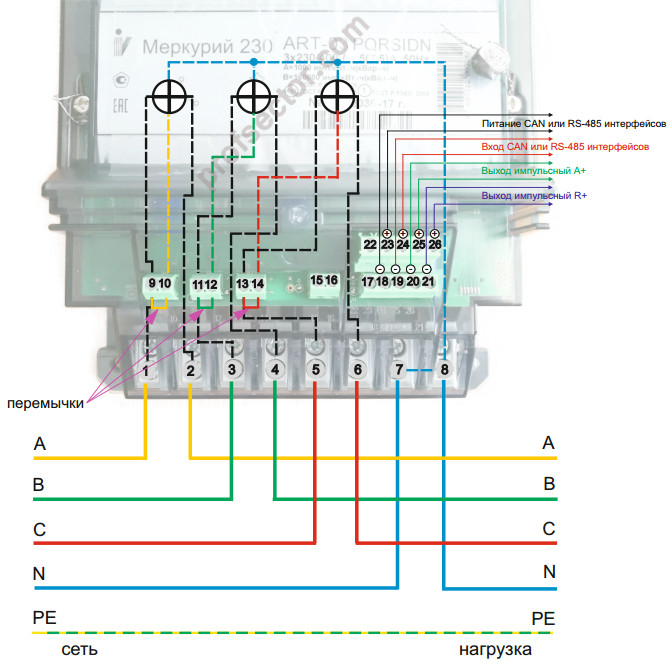

Счетчики непосредственного включения (прямого включения) - подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

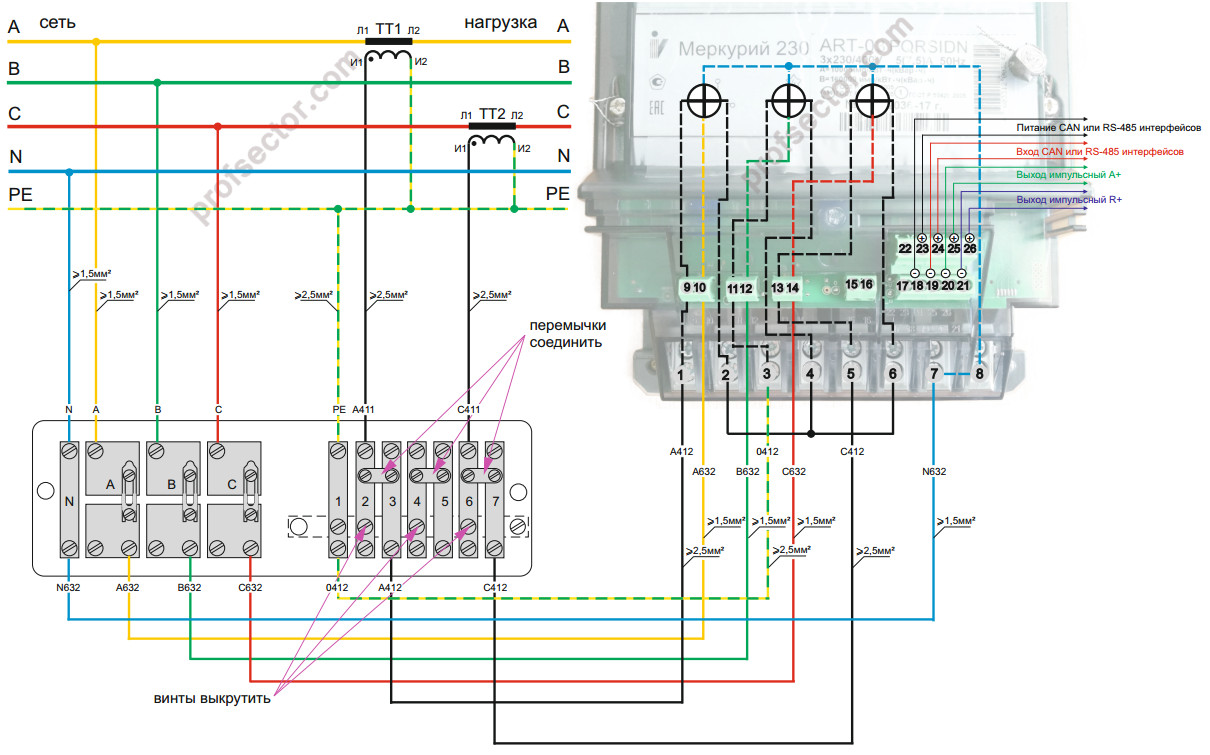

Счетчики полукосвенного включения (трансформаторного включения) - подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

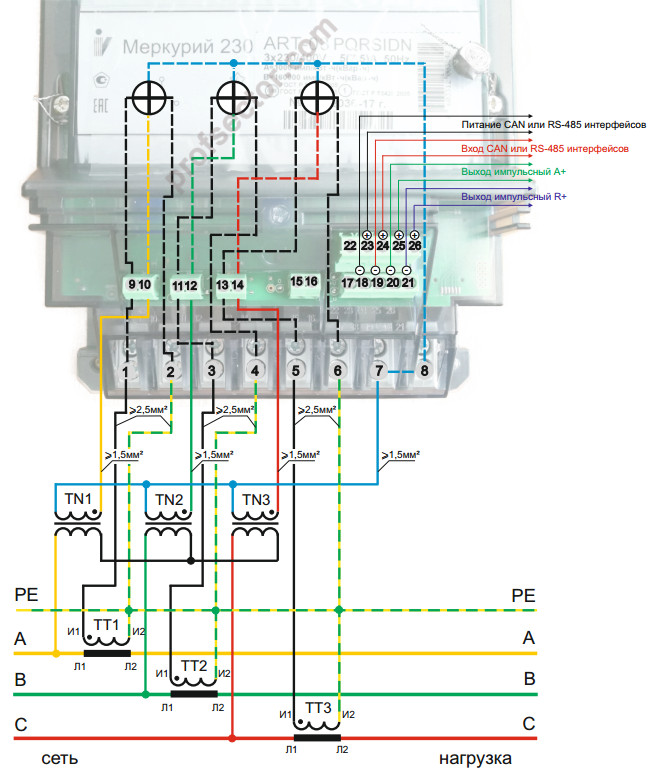

Счетчики косвенного включения (трансформаторного включения) - подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения - сети от 6 кВ и выше.
Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.
 |
 |
 |
 |
 |
 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
