Диаграммы работы (функции) реле времени

Классы компонентов: 1.7.2.2.2. Реле времени (таймеры)


Реле времени - логическое реле с одной или более функциями времени.

В документе ГОСТ IEC 60050-445-2014 определены следующие основные функции времени:

  • реле с задержкой по включению электропитания
  • реле с задержкой по выключению электропитания
  • реле с задержкой выключения по управляющему сигналу
  • реле с задержкой включения и выключения по управляющему сигналу
  • импульсное реле, реле в повторением цикла
  • симметричное импульсное реле, реле с симметричным повторением цикла
  • асимметричное импульсное реле, реле с асимметричным повторением цикла
  • реле звезда-треугольник
  • реле с суммированием времени
  • импульсное реле с задержкой
  • импульсное реле с задержкой по управляющему сигналу
  • интервальное реле
  • интервальное реле с управляющим сигналом, однократное реле
  • перезапускаемое интервальное реле с включением по управляющему сигналу, реле сторожевого таймера
  • перезапускаемое интервальное реле с выключением по управляющему сигналу, реле с кратковременной задержкой на выключение
  • реле времени на удержание

Производители при изготовлении изделий могут, как изменять, в определенной степени, основные функции времени, так и комбинировать их с другими функциями в одном изделии.

Список функций и их описаний от представлен в таблице:

Код PS Код производителя Краткое описание Диаграмма Полное описание
Aa A - Schneider Electric
AI - Finder
Реле с задержкой по включению электропитания Питание подается на реле времени. Контакт замыкается по прошествии времени предустановки. Сброс происходит при выключении питания
Ab A(R1/R2) - Schneider Electric
AIa - Finder
Реле с задержкой по включению электропитания (2 контакта с задержкой срабатывания) Питание подается на реле времени. Контакты выходного реле (R1 и R2) срабатывают по истечении предустановленной задержки. Сброс происходит при выключении питания.
Ac A(R2inst) - Schneider Electric
AIb - Finder
Реле с задержкой по включению электропитания (1 контакт с задержкой включения + 1 контакт без задержки) Питание подается на реле времени. Выходной контакт реле (R1) срабатывает немедленно. Контакт (R2) срабатывает по истечении предустановленной задержки. Сброс происходит при выключении питания.

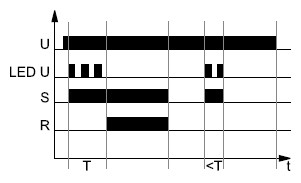

Ad AE - Finder Реле с задержкой по включению управляющего сигнала Электропитание постоянно подается на реле времени. При замыкании контактов управляющего сигнала (C) происходит замыкание выходных контактов с заданной задержкой по времени. Размыкание управляющих контактов происходит при отключении электропитания реле времени
Ae Ad - Schneider Electric Реле с задержкой по включению управляющего сигнала, с возвратом реле после каждой подачи напряжения на управляющий вход Электропитание постоянно подается на реле времени. При замыкании контактов управляющего сигнала (C) происходит замыкание выходных контактов с заданной задержкой по времени. Размыкание управляющих контактов происходит или после каждой подачи напряжения на управляющий вход или при отключении электропитания реле времени
BI   Задержка отключения по питанию
(питание ВЫКЛ)
Питание подается на таймер (не менее 500 мс). Контакт замыкается немедленно. Прекращение подачи питания инициирует предустановленную задержку, после которой выходные контакты возвращаются в исходное состояние.

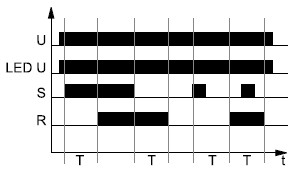

BE   Задержка отключения с управляющим сигналом (лестничное реле времени) Электропитание постоянно подается на таймер. Выходные контакты замыкаются при подаче управляющего сигнала (C). При размыкании контактов управляющего сигнала, контакты выходного сигнала размыкаются с заданной задержкой по времени (при последующих импульсах сигнала S период времени будет увеличен).
CE





Задержка включения и отключения с управляющим сигналом Электропитание постоянно подается на таймер. Контакты управляющего сигнала (С) инициирует замыкание выходных контактов с заданной задержкой по времени. Размыкание управляющих контактов инициирует размыкание выходных контактов с той-же задержкой по времени.

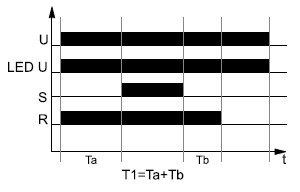

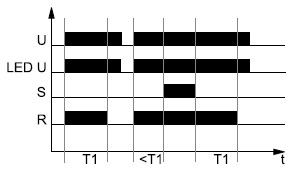

DI   Интервалы Питание подается на таймер. Контакт замыкается немедленно. По прошествии предустановленного времени контакт возвращается в исходное положение.
DIa   Интервалы (2 контакта с задержкой срабатывания) Питание подается на таймер. Выходной контакт реле (R1) срабатывает немедленно. Контакт реле (R2) срабатывает по истечении предустановленной задержки. Сброс происходит при выключении питания.
DIb   Интервалы (1 контакт с задержкой включения + 1 контакт без задержки) Питание подается на таймер. Выходные контакты реле (R1 и R2) срабатывают немедленно. По прошествии предустановленного времени контакт (R2) возвращается в исходное положение. Контакт (R1) возвращается в исходное положение при отключении питания.

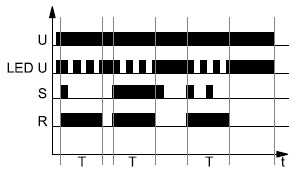

DE   Интервалы по управляющему сигналу при включении Электропитание постоянно подается на таймер. При кратковременном или постоянном замыкании контактов управляющего сигнала (C), выходные контакты незамедлительно замыкаются на предустановленный интервал времени.
EE   Интервалы по управляющему сигналу при отключении Электропитание постоянно подается на таймер. При размыкании контактов управляющего сигнала (C), выходные контакты незамедлительно замыкаются на предустановленный интервал времени.
FE   Интервал с управляющим сигналом при включении и при отключении Электропитание постоянно подается на таймер. При размыкании или замыкании управляющего контакта (C) происходит замыкание выходных контактов на заданное время, по истечении которого выходные контакты размыкаются

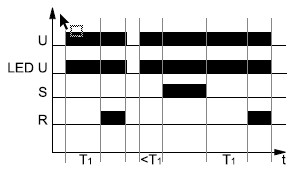

GI   Импульсы с задержкой Питание подается на таймер. Контакт замыкается по прошествии предустановленного времени. Сброс происходит по истечении фиксированного промежутка времени Tc
GE   Импульсы с задержкой с управляющим сигналом при включении Электропитание постоянно подается на таймер. При замыкании управляющего контакта (C) происходит отсчет временной задержки, после которой выходные контакты замкнуться на фиксированное время Tc
IT   Шаг с отсчетом времени При замыкании управляющего контакта (C) происходит незамедлительное замыкание выходных контактов, которые разомкнуться только по истечении заданного времени после момента размыкания управляющего контакта (C). Во время отсчета таймером временного интервала, имеется возможность разомкнуть выходные контакты путем подачи импульса на управляющий контакт (C).

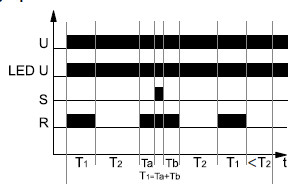

LI   Асимметричный повтор цикла (начальный импульс ВКЛ) Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.
LE   Асимметричный повтор цикла по управляющему сигналу (начальный импульс ВКЛ) Питание подается на таймер постоянно. Выходные контакты срабатывают немедленно после подачи сигнала на управляющий выход C и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока есть сигнал C. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.
PI   Асимметричный повтор цикла (начальный импульс ВЫКЛ) Питание подается на таймер. Выходные контакты срабатывают по истечению времени Тr и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.
PE   Асимметричный повтор цикла по управляющему сигналу (начальный импульс ВЫКЛ) Питание подается на таймер постоянно. Выходные контакты срабатывают по истечению времени Тr после подачи сигнала на управляющий выход C и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока есть сигнал C. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.

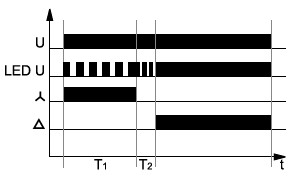

SD   Звезда-Треугольник При подаче питания на таймер, контакт "звезда" немедленно замыкается. После того как задержка выдержана, контакт "звезда" размыкается. Далее выдерживается временная уставка в диапазоне 0,05 ... 1s, после чего контакт "звезда" замыкается и остается в таком положении до снятия питания с реле.

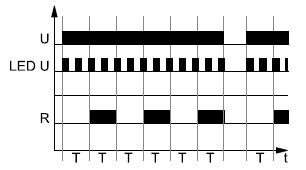

SP   Симметричный повтор цикла (начальный импульс ВЫКЛ.) Питание подается на таймер. Выходные контакты срабатывают по истечении заданного времени и переключаются между положениями ВКЛ. и ВЫКЛ. до тех пор, пока подается питание. Соотношение 1:1 (время во вкл. состоянии = времени в выкл. состоянии)
SW   Симметричный повтор цикла (начальный импульс ВКЛ.) Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ. и ВЫКЛ. до тех пор, пока подается питание. Соотношение 1:1 (время во вкл. состоянии = времени в выкл. состоянии).
WD   Повторное включение с интервалами по управляющему сигналу (Сторожевая функция) Электропитание постоянно подается на таймер. При кратковременном или постоянном замыкании контактов управляющего сигнала (C), выходные контакты незамедлительно замыкаются на предустановленный интервал времени, после чего они сбрасываются. Если управляющий сигнал продолжает быть замкнут, время замыкания выходных контактов увеличивается на это время. Если контакты управляющего сигнала (C) замкнуты дольше, чем заданное время (Т), выходные контакты сбрасываются

U - питание,
R - выходной контакт (R1 и R2 выходные контакты для 2 двухцепных реле)
С - управляющий сигнал (входной контакт управления)
P - сигнал паузы (входной контакт прерывания отсчета выдержки времени)
T - заданная выдержка времени (Ta - настраиваемая продолжительность импульса, Tr - настраиваемая продолжительность паузы между импульсами, - фиксированная продолжительность импульса,)
t - действительная выдержка времени
