Барабаны деревянные - справочные данные

Классы компонентов: 1.1. Кабельно-проводниковая продукция

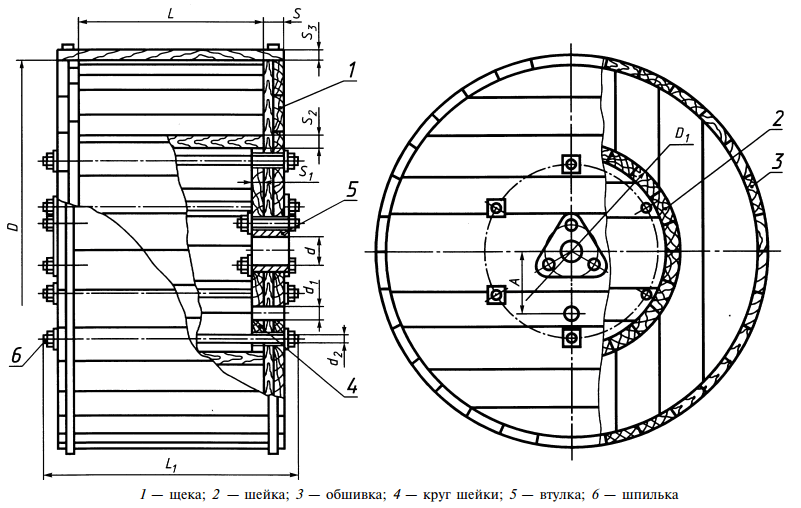

Согласно ГОСТ 5151-79 деревянные барабаны имеют следующие размерности.

Номер барабана	Ø щеки (высота барабана) D	Ø щеки с обшивкой (высота барабана)	Длина шпильки L1 (ширина барабана)	Вес с обшивкой, кг	Ø шейки D1	Диаметр шеечного круга	Длина шейки Δ	Толщина			Диаметр отверстия
Номер барабана	Ø щеки (высота барабана) D	Ø щеки с обшивкой (высота барабана)	Длина шпильки L1 (ширина барабана)	Вес с обшивкой, кг	Ø шейки D1	Диаметр шеечного круга	Длина шейки Δ						щеки S	круга шейки S1	шейки S2	осевого d	поводкового d1
5	500	532	350	20	200	168	230	38	25	16	35	35
6	600	632	370	25	200	162	250	38	25	19	35	35
8	800	832	350	43	450	412	230	38	25	19	50	50
8а	800	832	520	51	450	412	400	38	25	19	50	50
8б	800	832	620	53	450	412	500	38	25	19	50	50
10	1000	1038	646	56	545	501	500	50	25	22	50	50
10а	1000	1038	864	75	500	456	710	50	25	22	50	50
12	1220	1258	650	132	650	606	500	50	25	22	70	50
12а	1220	1258	864	151	650	606	710	50	25	22	70	50
12б	1220	1258	746	145	600	556	600	50	25	22	70	50
14	1400	1438	875	217	750	694	710	58	25	28	70	50
14а	1400	1438	665	200	900	856	500	58	25	22	70	50
14б	1400	1438	770	234	1000	944	600	58	25	28	70	50
14в	1400	1438	904	226	750	694	710	70	25	28	70	50
14г	1400	1438	1065	266	750	694	900	58	25	28	70	50
16	1600	1650	770	308	1200	1140	600	58	32	30	70	50
16а	1600	1650	970	323	800	740	800	58	32	30	80	50
17	1700	1750	944	367	900	844	750	70	32	28	80	50
17а	1700	1750	1094	390	900	844	900	70	32	28	80	50
18	1800	1850	1120	535	1120	1048	900	80	40	36	80	50
18а	1800	1850	1320	509	900	828	1100	80	40	36	80	50
18а	1800	1850	1120	494	900	828	900	80	40	36	80	50
18б	1800	1850	1320	590	1120	1048	1100	80	40	36	80	50
18в	1800	1850	1350		1120	1048	1150	70	40	36	80	50
20	2000	2064	1250	763	1220	1148	1000	90	50	36	80	50
20а	2000	2064	1302	725	1000	928	1060	90	50	36	80	50
20б	2000	2064	1242	941	1500	1428	1000	90	50	36	80	50
22	2200	2264	1298	965	1320	1228	1000	118	50	46	100	50
22а	2200	2264	1348	1029	1480	1388	1050	118	50	46	100	50
22б	2200	2264	1398	1110	1680	1588	1100	118	50	46	100	50
22в	2200	2264	1446	1198	1320	1228	1150	118	50	46	100	50
25	2500	2580	1630	1540	1500	1388	1300	130	60	56	120	50
26	2650	2730	1850	1812	1500	1388	1500	140	60	56	120	50
30	3000	3080	2230	2334	1800	1688	1800	180	60	56	150	50
30а	3000	3080	1962	1830	2500	2408	1700	96	50	46	150	50

Примечания:

Номер барабана обозначает диаметр щеки в дециметрах.
По согласованию с потребителем допускается изготовление барабанов № 5, 6 без поводковых отверстий.
Допускается изготовлять барабан № 22в с длиной шейки 1100 мм.
Допускается изготовлять барабан № 18 с толщиной щеки 70 мм
