Класс 1.6.5.6. Блоки дополнительных контактов с задержкой срабатывания показать подробное описание ...

Найдено компонентов: 63
Фото Наименование Произв./Артикул Ед. изм Цена Знак вопроса В корзину
Блок дополнительных контактов ПВЭ-11 с задержкой при включении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-st-11
1571,71  RUB
Добавлен в документ
Блок дополнительных контактов ПВЭ-12 с задержкой при включении [0,1...30сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-st-12
1571,71  RUB
Добавлен в документ
Блок дополнительных контактов ПВЭ-13 с задержкой при включении [10...180сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-st-13
1690,01  RUB
Добавлен в документ
Блок дополнительных контактов ПВЭ-21 с задержкой при отключении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-st-21
1676,31  RUB
Добавлен в документ
Блок дополнительных контактов ПВЭ-22 с задержкой при отключении [0,1...30сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-st-22
1676,31  RUB
Добавлен в документ
Блок дополнительных контактов ПВЭ-23 с задержкой при отключении [10...180сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-st-23
1399,59  RUB
Добавлен в документ
Блок дополнительных контактов LAD T0 с задержкой при включении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LADT0
7200,00  RUB
Добавлен в документ
Блок дополнительных контактов LAD T4 с задержкой при включении [10...180сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LADT4
841,74  RUB
Добавлен в документ
Блок дополнительных контактов LAD R0 с задержкой при отключении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LADR0
7200,00  RUB
Добавлен в документ
Блок дополнительных контактов LAD R2 с задержкой при отключении [0,1...30сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LADR2
7200,00  RUB
Добавлен в документ
Блок дополнительных контактов LAETSD с задержкой при включении [0,1...30сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LAETSD
1620,17  RUB
Добавлен в документ
Блок дополнительных контактов ПВИ-11 с задержкой при включении [0,1...30сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X IEK / KPV10-11-1
1531,60  RUB
Добавлен в документ
Блок дополнительных контактов ПВИ-12 с задержкой при включении [10...180сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X IEK / KPV10-11-2
1711,06  RUB
Добавлен в документ
Блок дополнительных контактов ПВИ-13 с задержкой при включении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X IEK / KPV10-11-3
1626,32  RUB
Добавлен в документ
Блок дополнительных контактов ПВИ-21 с задержкой при отключении [0,1...30сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X IEK / KPV20-11-1
1632,52  RUB
Добавлен в документ
Блок дополнительных контактов ПВИ-22 с задержкой при отключении [10...180сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X IEK / KPV20-11-2
1428,86  RUB
Добавлен в документ
Блок дополнительных контактов ПВИ-23 с задержкой при отключении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP2X IEK / KPV20-11-3
1706,47  RUB
Добавлен в документ
Блок дополнительных контактов ПВ03 с задержкой при включении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24111DEK
1992,00  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок дополнительных контактов ПВ03 с задержкой при включении [0,1...30сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24112DEK
1992,00  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок дополнительных контактов ПВ03 с задержкой при включении [10...180сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24113DEK
1992,00  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок дополнительных контактов ПВ03 с задержкой при отключении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24114DEK
2124,00  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок дополнительных контактов ПВ03 с задержкой при отключении [0,1...30сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24115DEK
2124,00  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок дополнительных контактов ПВ03 с задержкой при отключении [10...180сек], 1NO+1NC, 10А, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24116DEK
2124,00  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок дополнительных контактов LAD R06 с задержкой при отключении [0,1...3сек], 1NO+1NC, 10А, винтовые зажимы для каб наконечн., IP2X

Отсутствует в последнем прайсе производителя, смотрите аналоги

Schneider Electric / LADR06
12900,00  RUB
Добавлен в документ
Блок дополнительных контактов LAD T43 с задержкой при включении [10...180сек], 1NO+1NC, 10А, плоско-пружинные зажимы, IP2X

Отсутствует в последнем прайсе производителя, смотрите аналоги

Schneider Electric / LADT43
12240,00  RUB
Добавлен в документ
Показывать по:
Подробное описание класса/серии

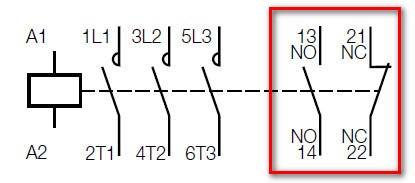

Вспомогательные контакты контактора  - это контакты, механически соединённые с силовой группой контактов аппарата и использующиеся для переключения цепей сигнализации и управления при работе контактора.

Как правило, контакторы имеют встроенные вспомогательные контакты мгновенного действия - один или несколько нормально открытых (NO) и/или нормально закрытых (NC) контактов в зависимости от модификации.
Если же схема управления требует большего количества вспомогательных контактов, чем реализовано в контакторе, или же необходимы допконтакты с задержкой срабатывания, то можно увеличить их количество путем присоединения к аппарату дополнительных блоков вспомогательных контактов (блоков допконтактов).

Принцип действия

По принципу действия различают блоки вспомогательных контактов:

В блоках мгновенного действия вспомогательные контакты переключаются, как правило, одновременно с силовыми контактами контактора. Подробнее
Но некоторые производители выпускают дополнительные блоки с опережающими или запаздывающими контактами - в них переключение происходит раньше или немного позже, чем силовые контакты контактора.

В блоках с задержкой срабатывания вспомогательные контакты переключаются с настраиваемой задержкой времени.

Конструкция

По конструктивному исполнение различают пневматические (механические) и электронные блоки с задержкой срабатывания.

Самые популярные пневматические блоки (механические блоки, пневмоприставки и т.д.) работают по следующему принципу. Сначала, при включении или отключении контактора, набирается воздух в емкость, а потом управляемо выпускается. По завершению процесса срабатывает контактная группа.
Пневматический блок всегда работают только в паре с контактором и связан с ним механически. Поэтому на один контактор можно установить только один такой блок.
Выпускают версии устройств, срабатывающие на включение и отключение контактора и с разными диапазонами задержки.
Пневматические блоки не требуют внешнего питания и существенно дешевле, чем электронные блоки.

В названии пневмоприставок, в большинстве случаев, первая цифра – это принцип действия задержки:

  • 1 – задержка после включения,
  • 2 – задержка после отключения.

Вторая цифра – время задержки: 1 – 0,1…30 с., 2 – 10…180с., 3 – 0,1…15с, 4 – 10…100с. В зависимости от производителя, при одинаковом названии диапазон времени выдержки может быть разным.

Менее популярные электронные блоки с задержкой срабатывания работают от встроенной электронной схемы. Поэтому им необходимо внешнее питание и стоят они дороже, чем пневматические блоки.
Их преимущество – точный отсчет времени задержки и широкие диапазоны её настройки.
Выпускают версии устройств, срабатывающие на включение и отключение контактора. Как правило, таймер с задержкой на отключение работает без дополнительного питания.

Контактов в блоках задержки срабатывания, в не зависимости от конструкции, всегда два — нормально закрытый (NC) и нормально открытый (NO).

Алгоритм работы

В приставке с задержкой при включении начинается отсчет времени, и только после этого её контакты переходят в активное состояние. То есть, нормально открытый контакт замыкается, нормально закрытый – размыкается.

Временная диаграмма работы пневматической приставки с задержкой при включении:

В приставке с задержкой при отлучении после подачи питания контакты переходят в активное состояние сразу. Но после отключения питания контакты отключаются не сразу, а через время. Отсчёт времени задержки начинается сразу после отключения питания.

Временная диаграмма работы пневматической приставки с задержкой при отключении:

Монтаж блоков

Крепление данных блоков на контакторах осуществляется путем механического прищелкивания только со стороны фронтальной части аппарата. Как правило, каждый производитель устанавливает свой стандарт присоединения, при этом даже в рамках одного производителя, для разных серий контакторов, эти стандарты могут отличаться. Но на практике, у многих производителей эти стандарты могут совпадать – особенно если они выпускают продукцию на основе похожего конструктива, например от Telemecanique. Поэтому блок вспомогательных контактов производства IEK можно присоединить к контактору EKF и наоборот.

Установленные спереди блоки, не увеличивают ширину аппарата, что позволяет поставить больше контакторов в ряд. Но существенно увеличивают высоту сборки, что может ограничить её применение в не глубоких шкафах управления.
