Класс 1.6.5.5. Блоки дополнительных контактов мгновенного действия показать подробное описание ...

Найдено компонентов: 88
Фото Наименование Произв./Артикул Ед. изм Цена Знак вопроса В корзину
Блок доп.контактов мгновенного действия ПКЭ-11 фронтальный, 1NO+1NC, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-sc-23
289,50  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия ПКЭ-40 фронтальный, 4NO, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-sc-26
333,29  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия ПКЭ-04 фронтальный, 4NC, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X EKF / ctr-sc-22
399,14  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD N20 фронтальный, 2NO, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LADN20
1608,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD N02 фронтальный, 2NC, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LADN02
1572,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD C22 фронтальный, 2NO+2NC, 10А(AC), винтовые зажимы с крепеж.головкой, 1NO и 1NC с опережающим включением, IP2X Schneider Electric / LADC22
3090,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD 8N11 боковой, 1NO+1NC, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LAD8N11
1734,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD N22G фронтальный, 2NO+2NC, 10А(AC), винтовые зажимы с крепеж.головкой, станд.EN 50012, IP2X Schneider Electric / LADN22G
2778,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD N22P фронтальный, 2NO+2NC, 10А(AC), винтовые зажимы с крепеж.головкой, станд.EN 50012, IP2X Schneider Electric / LADN22P
2778,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LA1 DX11 фронтальный, 1NO+1NC, 10А(AC), винтовые зажимы с крепеж.головкой, пыле-влагозащищенные контакты, IP2X Schneider Electric / LA1DX11
8040,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LA1 DZ40 фронтальный, 4NO, 10А(AC), винтовые зажимы с крепеж.головкой, 2 пыле-влагозащищенных контакта, IP2X Schneider Electric / LA1DZ40
10020,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LA1 DZ31 фронтальный, 3NO+1NC, 10А(AC), винтовые зажимы с крепеж.головкой, 3 пыле-влагозащищенных контакта, IP2X Schneider Electric / LA1DZ31
9000,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD N116 фронтальный, 1NO+1NC, 10А(AC), винтовые зажимы для каб наконечн., IP2X Schneider Electric / LADN116
1866,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD N226 фронтальный, 2NO+2NC, 10А(AC), винтовые зажимы для каб наконечн., IP2X Schneider Electric / LADN226
3318,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD C226 фронтальный, 2NO+2NC, 10А(AC), винтовые зажимы для каб наконечн., 1NO и 1NC с опережающим включением, IP2X Schneider Electric / LADC226
3498,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD N223 фронтальный, 2NO+2NC, 10А(AC), плоско-пружинные зажимы, IP2X Schneider Electric / LADN223
9660,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAD C223 фронтальный, 2NO+2NC, 10А(AC), плоско-пружинные зажимы, 1NO и 1NC с опережающим включением, IP2X Schneider Electric / LADC223
5928,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAEN02 фронтальный, 2NC, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LAEN02
585,60  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия LAEN22 фронтальный, 2NO+2NC, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X Schneider Electric / LAEN22
591,00  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия ПКИ-04 фронтальный, 4NC, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X IEK / KPK10-04
401,16  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия ПКИ-22 фронтальный, 2NO+2NC, 10А(AC), винтовые зажимы с крепеж.головкой, IP2X IEK / KPK10-22
402,26  RUB
Добавлен в документ
Блок доп.контактов мгновенного действия ПК03-01-11 боковой, 1NO+1NC, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24108DEK
286,80  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок доп.контактов мгновенного действия ПК03-01-20 боковой, 2NO, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24109DEK
286,80  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок доп.контактов мгновенного действия ПК03-02-04 фронтальный, 4NC, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24104DEK
272,40  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Блок доп.контактов мгновенного действия ПК03-02-22 фронтальный, 2NO+2NC, винтовые зажимы с крепеж.головкой, IP20 Dekraft / 24105DEK
280,80  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Показывать по:
Подробное описание класса/серии

Вспомогательные контакты контактора  - это контакты, механически соединённые с силовой группой контактов аппарата и использующиеся для переключения цепей сигнализации и управления при работе контактора.

Как правило, контакторы имеют встроенные вспомогательные контакты мгновенного действия - один или несколько нормально открытых (NO) и/или нормально закрытых (NC) контактов в зависимости от модификации.
Если же схема управления требует большего количества вспомогательных контактов, чем реализовано в контакторе, или же необходимы допконтакты с задержкой срабатывания, то можно увеличить их количество путем присоединения к аппарату дополнительных блоков вспомогательных контактов (блоков допконтактов).

Принцип действия

По принципу действия различают блоки вспомогательных контактов:

В блоках мгновенного действия вспомогательные контакты переключаются, как правило, одновременно с силовыми контактами контактора. Но некоторые производители выпускают дополнительные блоки с опережающими контактами - в них переключение происходит раньше, чем силовые контакты контактора.

В блоках с задержкой срабатывания вспомогательные контакты переключаются с настраиваемой задержкой времени. Подробнее

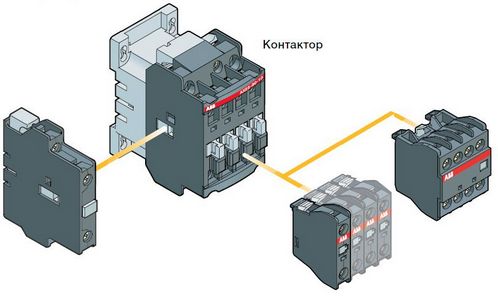

Монтаж блоков вспомогательных контактов

Крепление данных блоков на контакторах осуществляется путем механического прищелкивания со стороны фронтальной или боковых частей аппаратов. Как правило, каждый производитель устанавливает свой стандарт присоединения, при этом даже в рамках одного производителя, для разных серий контакторов, эти стандарты могут отличаться. Но на практике, у многих производителей эти стандарты могут совпадать – особенно если они выпускают продукцию на основе похожего конструктива, например от Telemecanique. Поэтому, например, блок вспомогательных контактов производства IEK можно присоединить к контактору EKF и наоборот.

Более популярные блоки фронтального монтажа пристёгиваются спереди контактора и не увеличивают его ширину, что позволяет поставить больше контакторов в ряд. Но существенно увеличивают высоту контактора, что может ограничить его применение в не глубоких шкафах управления. Фронтальные блоки легче устанавливаются и снимаются.

Выпускают фронтальные блоки, в которые встроен один, два или четыре вспомогательных контактов (NO или NC). Часто на контактор можно установить только один фронтальный блок.

Фронтальные блоки  не влияют на установку механических блокировок при сборе реверсивного контактора.

Менее популярные блоки бокового монтажа пристёгиваются на боковины контактора и не увеличивают его высоту, а только ширину.
На контактор, как правило, можно установить два блока - справа и слева. Но при установке механических блокировок, при сборе реверсивного контактора, можно закрепить только по одному боковому блоку на каждый контактор. Для компенсации этих ограничений некоторые производители выпускают механические реверсивные блокировки со встроенными вспомогательными контактами.

Выпускают боковые блоки с максимум двумя вспомогательными контактами (NO или NC).

При необходимости, на контактор можно одновременно установить и фронтальные и боковые блоки вспомогательных контактов.
